牛头手拉葫芦的传动装置包括哪些配件
牛头手拉葫芦的传动装置包括哪些配件
[来源:] [日期:2020-08-25] [热度:132]

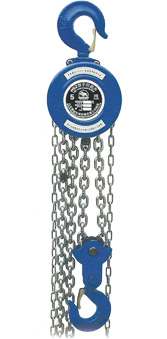

牛头手拉葫芦是由吊钩、链条、罩壳、传动装置、制动装置等五大部分组成,每一部分又有多个小配件组成。今天我们就来详细的介绍手拉葫芦的传动装置。
手拉葫芦传动装置包括左端部具有齿部的输出轴、片齿短轴齿组件、花键孔齿轮、左端部具有外花键部的起重链轮、棘轮双摩擦片式的制动器和啮合有手链条的驱动手链轮,转动设置于左墙板与右墙板上的起重链轮空套输出轴,外花键部伸出左墙板,输出轴的右端位于起重链轮内,输出轴其邻接齿部的轴端转动地支承在辅助左墙板上,辅助左墙板间隔地布置在左墙板的左侧,相对于输出轴平行布置的二片齿短轴齿组件分别转动地支承于左墙板和辅助左墙板上,花键孔齿轮与起重链轮的外花键部花键联接,各片齿短轴齿组件既与输出轴的齿部啮合又与花键孔齿轮相啮合,其改进点在于还包括供驱动手链轮直驱的驱动机构,该驱动机构包括间隔安装于右墙板右侧的一个齿圈、盖设该齿圈其外端面的一块端盖板、转动地支承于端盖板上的一条驱动轴、固设于驱动轴上的一个驱动齿轮、空套该驱动轴的左端并与输出轴其右端周向固定的一个过桥齿轮架、对称安装于该过桥齿轮架上的至少二个过桥齿轮,各过桥齿轮既与驱动齿轮外啮合又与齿圈的圈齿内啮合;制动器、驱动手链轮均通过传动螺纹依次连接于驱动轴上,驱动手链轮邻近驱动轴的右端,制动器的棘轮与安装于端盖板上的二个棘爪组件相啮合。
以上就是关于牛头手拉葫芦传动装置的详细介绍,如果您还有其他不懂的问题,可随时拨打电话进行咨询,我们将竭诚为您服务。
